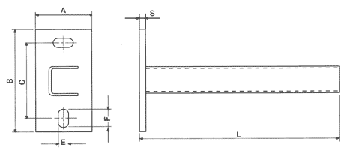

Кронштейны с U - образным профилем:
Многофункциональный экономичный и прочный подвесной и крепежный
элемент, который обеспечивает легкое и надежное крепление
воздуховодов и систем отопления. В качестве крепежа можно
использовать болты М8, М10, М12 и резьбовые шпильки. Гальванизирован
для защиты от коррозии.
|
Размер кронштейна (мм)
|
Длина консоли (мм) L
|
Размер канавки (мм)
|
Размеры креп. пластины (SxAxB)
(мм)
|
Межосевое расстояние между отверстиями
креп. Пластины (мм) (С)
|
Размер отверстия креп. пластины
(мм) (ExF)
|
|
30х30х30х3
|
200
|
10х20
|
8х70х150
|
110
|
12,5х25
|
|
30х30х30х3
|
300
|
10х20
|
8х70х150
|
110
|
12,5х25
|
|
30х30х30х3
|
400
|
10х20
|
8х70х150
|
110
|
12,5х25
|
|
30х30х30х3
|
500
|
10х20
|
8х70х150
|
110
|
12,5х25
|

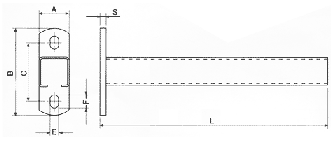

Кронштейны с C- образным профилем:
Многофункциональный экономичный и прочный подвесной и крепежный
элемент, который обеспечивает легкое и надежное крепление
воздуховодов и систем отопления. В качестве крепежа можно
использовать болты М8, М10, М12 и резьбовые шпильки. Гальванизирован
для защиты от коррозии.
|
Размер кронштейна (мм)
|
Длина консоли (мм) L
|
Размер канавки (мм)
|
Размеры креп. пластины (SxAxB)
(мм)
|
Межосевое расстояние между отверстиями
креп. Пластины (мм) (С)
|
Межосевое расстояние между отверстиями
консоли (мм)
|
Размер отверстия креп. пластины
(мм) (ExF)
|
|
38x40х2
|
200
|
13х45
|
6х40х120
|
80
|
52,5
|
12,5х25
|
|
38x40х2
|
300
|
13х45
|
6х40х120
|
80
|
52,5
|
12,5х25
|
|
38x40х2
|
400
|
13х45
|
6х40х120
|
80
|
52,5
|
12,5х25
|
|
38x40х2
|
500
|
13х45
|
6х40х120
|
80
|
52,5
|
12,5х25
|
|
|
|
 |
